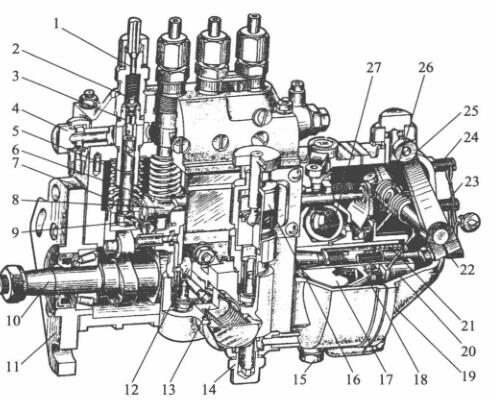

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

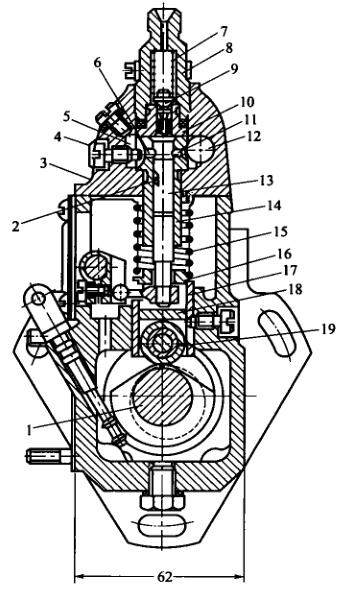

   I号喷油泵的分泵构造图

1-髙压输油管道管管插头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺母; 5-套简; 6-轴向液压泵泵; 7-轴向液压泵泵气弹黄片; 8-油门撑杆;  9-调控臂; 10-气缸轴; 11-固定好接盘; 12-输油管道管泵反力轮; 13-输油管道管泵; 15-放油螺塞; 16-手助力泵;  17-驱动器盘; 18-从动盘; 19-结构件; 20-滑套; 21-效准气弹黄片; 22-油表调控螺母; 23-怠速急停开关器螺母; 24-公路急停开关器螺母; 25-调节手柄; 26-调节气弹黄片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总承的重要功效是提高提供的油刚刚起时的合理性，对应于多缸发动机机来说，需要提高各缸提供的油时的不同性。起提高效果的身体部位是压轮下面到调节垫件上单面的长度H。当喷汽油泵气缸轴小齿轮轴与曲轴小齿轮轴对应地点特定时，H越大，齿轮泵关了进油孔的时早好，提供的油刚刚起时也早好。于己，H越小，提供的油刚刚起时越延迟时间。因要会根据设计方案和试验报告定下适合自己的压轮体工作上长度H，以提高提供的油刚刚起时的合理性。

1-气缸轴; 2-液压泵泵斜槽; 3-泵盖; 4-分析内六角螺丝; 5-回油道; 6-回油孔; 7-冒油阀拉簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫铁; 19-滑动

  这对于多缸机，各分泵的H值应成正比。校准垫铁在喷助力泵上市时均已调好，不得随着对换。垫铁是用耐磨涂层村料制做齐头并进行热正确处理以上升硬性，于是的安全使用的中很容易损耗。如长时刻的安全使用的后损耗较多，可换面的安全使用的。

  喷真空泵泵体分上下左右两个部分，喷真空泵上体用到使用注塞泵偶件及脸上出油阀偶件，下身用到使用气缸轴、滑动体和输真空泵等。泵体前侧中部地区还有检视窗孔，便查检和修整油阀量。下面有检视发动机油面的检视孔。喷真空泵上体中含一部油道，与各注塞泵套筒很多的圆形油槽相连。圆形油槽则与注塞泵套筒上的进、回油孔相连。由输真空泵供来的高压油顺利按照进进气软管插头進入油道中。油道中的汽汽压强由装在回进气软管插头内的回油阀调控，一要实现在5～10kPa条件内。汽压过低，在注塞泵下降时，汽油并不能更快顺利按照进油孔進入注塞泵上方油腔。当容量异常而使汽压变高时，少量的汽油会顶开回油阀流往汽油细滤器中。
