玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

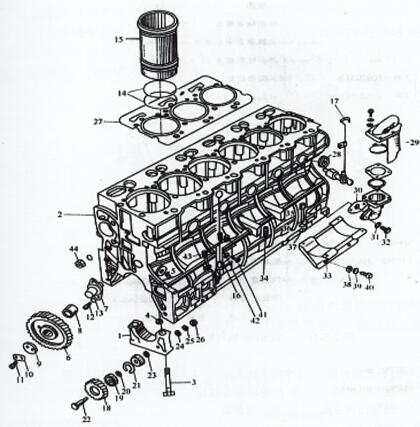

图2-3 -10 YC6108G气缸体总成

1滚动滚针轴承盖  2气阀体  3主滚动滚针轴承螺帽标准  4分析套  6正时惰齿齿轮轴  7惰轮滚动滚针轴承  8惰齿轮轴衬套  9惰轮档板  10锁片  11小螺帽标准  14封水圈  15缸套  18柴油机高压油泵中央传输齿齿轮轴  19滚动滚针轴承  27缸垫  29吸气器  33高压油泵支架  34懂得调整垫圈  37球体垫圈  40支架螺帽标准  44主油道密封性能塞

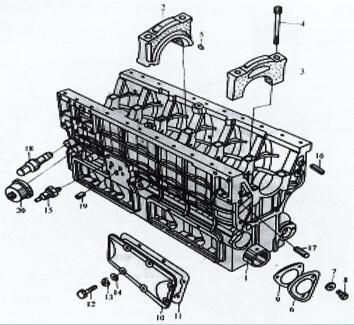

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2中心设备的主要的承盖 3设备的主要的承盖 4设备的主要的承螺钉 5销 8气缸轴泵体螺钉 15液压过低报警装置器器 18调压阀总承 20液压报警装置器器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的配置参加图2-3-12，配置想要：首先在水堵良好的隔绝性上不匀涂上11747良好的隔绝性胶。第二是配置后的水堵外端口与人体对齐或偏低。

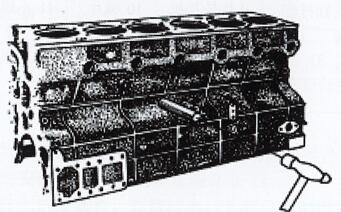

图2-3 -12身体水堵的装

  玉柴柴油机主油道油堵的安装

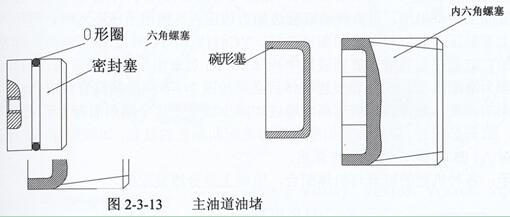

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封塞，后油堵为碗形塞，如下所显示图2-3 -13所显示。

安装要求：

(1)在螺塞中段涂上545密封圈胶，用内六角板手压紧就可以。(2) 胶封塞口有O形圈，装时留神不影响。(3)按照用完后，密封胶塞及螺 塞外一端应偏低于机器一端。按照时，用软铝合金轻拍即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后台面是有倒角的（前沿不倒角），往往施工衬套时，用专业级工作装从心肌细胞后台朝前沿逐行施工。(2) 凸轮机构轴衬套油孔不得不对齐人体上的进油孔。重视：对YC6105、YC6108 机第4、6挡衬套分别有一油孔通过叉臂座。YC6M机只需一油孔对齐。（因轴瓦上会开油槽）YC4108机第2、4档分别有一油孔通过叉臂座。此外cpu类型唯有独一挡有 ～油孔通过叉臂座。固此在装设时请加重视。(3) 衬套连接后拖到卧镗上加个工到包含指定尺寸大小，耍求如表2-3-4。

3．缸套安装注意事项。

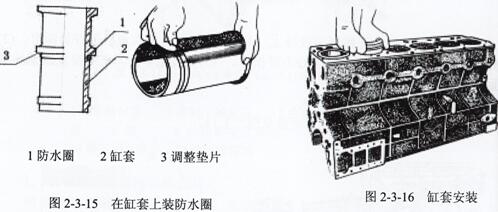

(1)消除缸套台肩处的脱漆或积碳。(2)施工前先检验玉柴来发交流接触器组缸套粒径什么情况下合乎归定标准要求如表2-3-3。(3)在缸套里装防渗圈（YC6112镶缸套机、YC4112手网络制式号及YC4110 手网络制式号为干试缸套，还要装防渗圈）(4)往空压机上重新安装使用时，在防腐方位涂上一点柴油机油，用心转动或者单方向转动缸套边加力边压入。如手去压没入时，能用的 松木板垫平顶部敲压入合理只能，右图2-3-16。YC4112和YC6112机缸套与空压机是紧密切配合的，缸套在重新安装使用前先置于液氮中放置冷却10min后拿下用盖板撞击入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套加装时，以机器分组进行红外表颜色图标加装同红外表颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这儿不于详述。系统提示：种种智能机型的缸套与防御反应协调，基本准则上是分组名装配工的。

1．汽车机油急冷喷口、喷钩的按装。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 管口装修材料是耐酸碱耐温度过高的市政工程塑胶板材，重新进行安装时会压入设备主的轴承座管口孔既能。追求压合格，不允许高的轴承座孔。重新进行安装重新后，需耍无盐黄油枪加氟汽油作油压机引射测试，在柱塞上下两边止点时管口喷射出去的油束必要射在柱塞内腔体两侧，且油束不允许收敛。主意：当启驱动力工作时光较长，凡在拆油底壳时，主意查喷咀是否能够受损变质故障，假如故障，可以换旧件。

(2) 齿轮油加热喷钩为铁管对焊件，连接时靠追踪定位手机销追踪定位手机，用螺拴扭紧在心肌细胞上。连接前先检验限压阀球活动形式是不是也有轻松，对焊件油孔是不是也有顺畅。想要喷钩喷油有必要对着柱塞杆件内腔对柱塞杆件带内加热油道的形号，油束想要射到柱塞杆件上的油道。（靠焊 接件粗加工要确保），还喷钩没有与柱塞杆件裙部或曲轴平横块引起约束。目光：装机系统所用到的柱塞杆件，有必要还有喷钩让位口。
