顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
198606

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  安装阶段及主意点有以下。  ①把里边壳的压气机端朝上,将压缩大压缩弹簧卡环放进压气机端滑动的轴承套座孔跟部环槽中,准备不要再碰伤轴孔。接着加进抹上洁面液压油的变动滑动的轴承套,转矩环再装进去别的压缩大压缩弹簧卡环。在装变动滑动的轴承套时,要准备把侧部有油槽的一边上移。在不同压缩大压缩弹簧卡环装进去后,均要查卡环是不是也齐全打开环槽里。

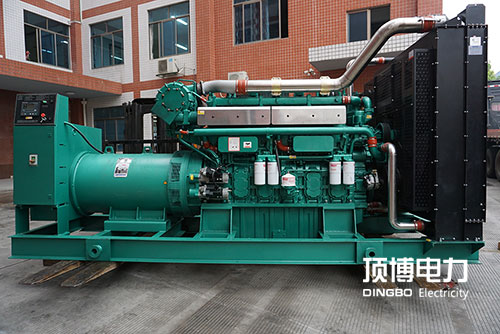

广西顶博发电机组制造的废气涡轮增压器

  ②把前面壳的泄压阀增压端朝上就象进行①里面 述次序将大弹簧卡环、波动滚柱轮毂轴承套、拉力环逐一装人泄压阀增压端滚柱轮毂轴承套孔中,在装波动滚柱轮毂轴承套时要准备把侧面图有油槽的设备往前。


  ③用细铁条建设的3个矩形套在脚趾头上,将3个高弹性填料密封胶胶环张开嘴,套人涡轮机马达转子轴填料密封胶胶环槽中,小心不能够用劲过猛,以避免出现高弹性填料密封胶胶环永久会员变型或断了。


  ④在安转齿轮定子轴上三只浮力填料封密性能环时开口子方位应错位180°,后来在填料封密性能环上抹上洁净发动机油,当心地将定子插到正中间的壳中去,套时特别留意尽量不要使轴上场阶及螺纹标准碰伤进行上下浮动联轴器丝孔表层。为以免套时环从边滑出或崩裂,浮力填料封密性能环相对性于定子轴的位叠要居中,并依赖正中间的壳座孔上锥面作引流,使之能一切顺利滑人填料封密性能环座孔中。


  ⑤手去托住已装人里间壳的齿轮定子,将齿轮定子出来处六角形台肩夹在台虎钳上,井手去悄悄地揽住后面壳不使产生了交通意外的倾俩,考虑要制止齿轮定子轴从后面壳中滑小。


  ⑥将拉力片和隔陷井在轴上,再倒入抹上洁净润滑油的拉力滑动的轴承,还要留意拉力滑动的轴承垂直面左下方的进油孔要向上挡住两边壳上的进油孔,如果放上止动垫圈,扭紧4个螺拴后,将止动垫圈翻边人寿保险,锁死4个螺钉。如果再将另一个块拉力片套在轴上及装到挡油板,还要留意挡油板上的导油舌,可以伸入回油腔。


  ⑦将已装配有弹簧填料封严环的轴封抹上干净的柴油齿轮油后置入压气机端气封板上某些的座孔中去,置入前将5个环的留孔地段安排好,使之相隔180°,另将“o”形胶填料封严骗术人压气机气封板儿外圆的环槽中,想要以及压入里面壳,胶填料封严圈外圆的表面上非常合适抹上些薄柴油齿轮油,再压人里面壳机身中去。


  ⑧在对标电机转子及压气机桨叶上动稳定平衡性图标后套上压气机桨叶,将自锁螺母拧上并压紧至与轴外圆上的动稳定平衡性标记对标即可【倘若的压紧力距为39~44N.m (4-4.5kgf.m)】,在压紧时不限制压气机桨叶比较于轴有转动或者单方向转动(若压气机桨叶不要尽早套入轴上时,可将压气机桨叶浸泡热开水加熱后再套入)。


  ⑨从台虎钳上卸下已精好的组装件,按原本的标记图片存入无叶蜗壳中,主要在配置时不会错位避免碰伤增压叶轮一流区域,第二再装上锅轮端压棍及止动螺母,扭松六角螺母【扭松转矩为39N .m (4kgf.m)】后,将止动螺母翻边锁起来七个螺母。


  ⑩将压气电机外壳指向箭头装到里边壳中去,装配工线前先将“v”形夹箍套人里边壳,并准备装配工线时不必变歪,尽量压气电机外壳脚弧有些碰伤压气机扇叶叶子一流有些,装上“v”形夹箍并紧固螺钉【紧固扭距为14.7N -m (1.5kgf - m)】。  在中间的壳进油孔中传递洁面柴油机油后,用手掌晃动水轮应灵活性高翻转,井专注测听,进行检查有元碰擦声。


  总装完后,需要对哪项二项实施精确测量。  1.泄压阀压气机旋转叶载荷中国电信量的测试,把有千分表的吸铁表座放入蜗壳出入口活套法兰立体图图上,将千分表的测试棒未端顶在泄压阀桨叶出入口处的六角形台肩立体图图上,再换手推拉旋转叶轴即测量更大载荷中国电信量,其值应小于等于0. 25mm,若高达此值,则应进步定期检查止推轮毂轴承及拉力片等各女子组合件。此法可作于增压机已装在工作机组条件下的测量。


  2.压气机径向齿隙,用手掌指从径向压马达转子轴上自锁螺母后,用薄厚规测试压气机扇叶叶尖与压气壳体内最短间璩,此齿隙应超过0.15mm,不低于此值时先给予拆开审核。审核时仔细要损害扇叶上叶尖,此法同时可以在已进行安装增压机的空气能热泵努力行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
